ফ্ল্যাট টিউব বার্স্ট টেস্ট বেঞ্চ

【সরঞ্জাম পরিচিতি】

ফ্ল্যাট টিউব বার্স্ট টেস্ট বেঞ্চ আন্তর্জাতিক বায়ুসংক্রান্ত চাপ প্রযুক্তি ব্যবহার করে এবং দেশীয় এবং আন্তর্জাতিক মান (QB/T4681-2014 এবং UL1995) উল্লেখ করে ডিজাইন এবং তৈরি করা হয়েছে। এটি এক ধরনের চাপ-হিট এক্সচেঞ্জার কোর এবং অন্যান্য চাপ-বিশিষ্ট মাঝারি পরিস্থিতিতে বহনকারী অংশগুলির জন্য কার্যক্ষমতা পরীক্ষার সরঞ্জাম। যন্ত্রগুলি শক্তির উৎস হিসাবে সংকুচিত বায়ু এবং আউটপুট উচ্চ চাপের তরল মাধ্যম হিসাবে গ্যাস-তরল চাপ সিস্টেমকে চাপের উত্স হিসাবে ব্যবহার করে এবং গ্যাস উত্সের চাপ আউটপুট তরল মাধ্যমের চাপের সমানুপাতিক। উচ্চ-নির্ভুলতা SMC বৈদ্যুতিক সার্ভো আনুপাতিক ভালভ আনুপাতিকভাবে বায়ু উত্স চাপ সামঞ্জস্য করতে PLC দ্বারা নিয়ন্ত্রিত হয়, আউটপুট তরল মাধ্যমের চাপ ধাপহীনভাবে সামঞ্জস্য করা যেতে পারে। গ্যাস উত্সের গ্রহণের বায়ুর পরিমাণ নিয়ন্ত্রণ করে, পাম্পের অপারেটিং ফ্রিকোয়েন্সি নিয়ন্ত্রণ করা যায়, যার ফলে সিস্টেমের আউটপুট প্রবাহ নিয়ন্ত্রণ করা যায়। পুরো সিস্টেমের ছোট ভলিউম এবং হালকা ওজন আছে। এছাড়াও, এর কিছু সুবিধা রয়েছে যেমন সহজ অপারেশন, নিরাপত্তা এবং নির্ভরযোগ্য, প্রশস্ত প্রযোজ্য পরিসর, আউটপুট চাপ সামঞ্জস্যযোগ্য, গতি নিয়ন্ত্রণ বৃদ্ধি করা ইত্যাদি। সিস্টেমটি পরীক্ষার মাধ্যম হিসাবে জল বা তেলের মতো বিভিন্ন তরল ব্যবহার করে (মাধ্যমগুলির মধ্যে একটি বেছে নিন, পাইপলাইন সিস্টেমের আসল মাধ্যমটি ইমালসিফিকেশন রোধ করতে অবশ্যই অপসারণ করতে হবে), ম্যানুয়াল মাধ্যম পরিবর্তন করার সময় এবং স্বয়ংক্রিয় পদ্ধতিতে পরীক্ষামূলক মাধ্যম পরিবর্তন করা যেতে পারে। তারপর মেশিনটি স্বয়ংক্রিয়ভাবে নির্বাচিত মডেলে স্যুইচ করতে পারে।

【পরীক্ষা আইটেম】

ফ্ল্যাট টিউব বার্স্ট টেস্ট বেঞ্চ বিভিন্ন চাপ বহনকারী অংশের জন্য-, যা স্বাভাবিক তাপমাত্রা এবং মাঝারি অবস্থায় চাপের পরীক্ষা করা হয় এবং সাধারণ তাপমাত্রা এবং উচ্চ চাপের মাঝারি অবস্থায় চাপ ধরে রাখার কার্যকারিতা এবং বিস্ফোরিত চাপের মান পরীক্ষা করার জন্য।

【প্রযোজ্য মান】

QB/T 4681-2014 QB/T 4681-2014 ফ্ল্যাট টিউব হিট এক্সচেঞ্জারের জন্য ফ্ল্যাট টিউব;

হিটিং এবং কুলিং ইকুইপমেন্টের জন্য নিরাপত্তার জন্য UL 1995 স্ট্যান্ডার্ড;

【প্রযুক্তিগত পরামিতি】

• চাপ পরিসীমা: 3.2~40 MPa (প্রয়োজনীয়তা অনুযায়ী কাস্টমাইজড); চাপ সেন্সর সঠিকতা: ±0.5% FS;

• চাপের হার: 0.05-5MPa/s সামঞ্জস্যযোগ্য (পরীক্ষার অংশের প্রসারণ অনুসারে সামঞ্জস্য করা যেতে পারে), ধ্রুব চাপ সঠিকতা: ±0.5%FS;

• পরীক্ষার সময়সীমা: 0-9999s; সময় নির্ভুলতা: + 5% FS;

• টুলিংয়ের বিভিন্ন স্পেসিফিকেশনের প্রতিস্থাপনের সময়:<3min;

• পরীক্ষার মাধ্যম: হাইড্রোলিক তেল/জল (স্যাপোনিফিকেশন তরল যোগ করা যেতে পারে) (তেল-জলের মিশ্রণ সহজে ইমালসিফাই করা যায়, মাধ্যমটি পরিবর্তন করার সময় আসল মাধ্যমটি অবশ্যই উড়িয়ে দেওয়া উচিত);

• মাঝারি তাপমাত্রা: ঘরের তাপমাত্রা;

• সরঞ্জামের শব্দ:<60dB;

• পরীক্ষা চ্যানেল: 1 চ্যানেল;

• সরঞ্জামের মাত্রা (মিমি): 2000×1000×2000(মিমি) এর চেয়ে কম বা সমান (দরজা বন্ধ হলে পুরো সরঞ্জামের নেট আকার);

• সংকুচিত বায়ু চাপ 0.8MPa এর চেয়ে কম বা সমান; বায়ু খরচ 1.2m³/মিনিটের কম বা সমান;

• পাওয়ার সাপ্লাই: সরঞ্জামের দুটি পাওয়ার ইন্টারফেস প্রয়োজন:

  1. তিন-ফেজ চার-তার: 440V, 50/60HZ, 3kw;

  2. একক ফেজ: 110V, 50/60HZ;

• প্রযোজ্য পরিবেশ: গৃহমধ্যস্থ কাজের অবস্থা, পার্শ্ববর্তী পরিবেশে কোন ইলেক্ট্রোম্যাগনেটিক হস্তক্ষেপ নেই, চারপাশের বায়ু পরিষ্কার;

• ভালভ, সেন্সর এবং সরঞ্জামের অন্যান্য উপাদান আন্তর্জাতিক মান পূরণ করে;

【পণ্যের সুবিধা】

• উচ্চ নিয়ন্ত্রণ নির্ভুলতা, নিরাপদ এবং নির্ভরযোগ্য; মূল আমদানি করা বৈদ্যুতিক সার্ভো আনুপাতিক ভালভটি গ্রহণের চাপ সামঞ্জস্য করতে ব্যবহৃত হয় এবং নিয়ন্ত্রণের নির্ভুলতা 0.01MPa পর্যন্ত হয়;

• গ্যাস-তরল বুস্টার পাম্প সিস্টেম গ্রহণ করুন। রেডিয়েটারের বৃহৎ আয়তনের জন্য, প্রথমে কম চাপের জলের ইনজেকশন এবং নিঃসরণ বায়ু, তারপর উচ্চ চাপ দ্বারা পরীক্ষাকে চাপ দিন, যা পরীক্ষার সময়কে ব্যাপকভাবে সংক্ষিপ্ত করে। বৈদ্যুতিক আনুপাতিক ভালভের সাথে বুস্টার পাম্পকে একত্রিত করে, সিস্টেমের স্থায়িত্ব এবং নির্ভরযোগ্যতা উন্নত হয়। একই সময়ে, চাপ বৃদ্ধি গতি এবং নির্ভুলতা নিয়ন্ত্রণ করা যেতে পারে;

• এই সরঞ্জাম নমুনা পরীক্ষা চেম্বার অন্তর্ভুক্ত. পরীক্ষার চেম্বারে একটি সুরক্ষা ডিভাইস রয়েছে যাতে বিস্ফোরিত পরীক্ষার সময় তরল ছড়িয়ে পড়া থেকে বিরত থাকে. 304 টেস্ট চেম্বারের অভ্যন্তরীণ স্টেইনলেস স্টিল ব্যবহার করা হয়। সরঞ্জাম পরীক্ষার চেম্বার পণ্য মাত্রা অনুযায়ী কাস্টমাইজ করা যেতে পারে;

• দ্রুত-পরিবর্তন জয়েন্ট দ্রুত ইনস্টল এবং ক্ল্যাম্প করার জন্য পরীক্ষার টুলিং-এ ব্যবহার করা হয়;

• নিয়ন্ত্রণ ব্যবস্থা সঠিকভাবে চাপের নির্ভুলতা নিয়ন্ত্রণ করতে পারে, চাপ ধরে রাখার ক্ষেত্রে ভাল পারফরম্যান্স এবং চাপ স্বয়ংক্রিয়ভাবে রিয়েল টাইমে ক্ষতিপূরণ দেওয়া হয়। সম্পূর্ণ পরীক্ষার প্রক্রিয়াটি মানব-কম্পিউটার ইন্টারঅ্যাকশন ইন্টারফেস দ্বারা স্বয়ংক্রিয়ভাবে নিয়ন্ত্রিত এবং নিরীক্ষণ করা যেতে পারে, পরীক্ষার সময়, নমুনার সর্বোচ্চ চাপ বিস্ফোরিত হয় এবং তাত্ক্ষণিক চাপ স্বয়ংক্রিয়ভাবে সংগ্রহ করা যায়; কন্ট্রোল সিস্টেম + মানব-কম্পিউটার ইন্টারঅ্যাকশন ইন্টারফেস উইন্ডোজ সিস্টেম ইন্ডাস্ট্রিয়াল কম্পিউটার, স্ট্যান্ডার্ড ক্যাপচার কার্ড এবং পিএলসি এবং লিকুইড ক্রিস্টাল ডিসপ্লের সমন্বয় ব্যবহার করতে পারে;

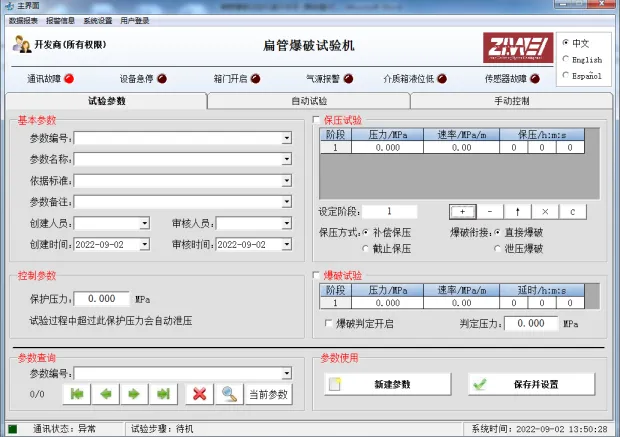

• কন্ট্রোল সফ্টওয়্যার রিয়েল টাইমে বিভিন্ন চাপ বক্ররেখা প্রদর্শন করতে পারে, এবং পরীক্ষামূলক প্রতিবেদন এবং পরীক্ষা প্রক্রিয়া কার্ভ মুদ্রণ করতে পারে। এক্সেল সফ্টওয়্যারের সাথে পরীক্ষামূলক ডেটা ডাউনলোড এবং সংরক্ষণ করা যায় এবং সামঞ্জস্যপূর্ণ। পরীক্ষার রিপোর্ট গ্রাহকের প্রয়োজনীয়তা অনুযায়ী কাস্টমাইজ করা যেতে পারে; পরীক্ষার রিপোর্ট, কার্ভ ছবি এবং সংগ্রহ পয়েন্ট ডেটা সংরক্ষণ করা যেতে পারে; এছাড়াও উপরের নথির কাগজ সংস্করণ মুদ্রণ করতে পারেন. উপরন্তু, একটি QR কোড স্ক্যানিং এবং ট্র্যাকিং সিস্টেম গ্রাহকের প্রয়োজনীয়তা অনুযায়ী যোগ করা যেতে পারে;

• তিনটি পরীক্ষার মোড নির্বাচন করা যেতে পারে: ক) ধ্রুব গতি বৃদ্ধি-বার্স্ট; খ) ধ্রুব গতি বৃদ্ধি-চাপ ধরে রাখুন{2}}চাপ উপশম করুন; গ) ধ্রুব গতি বৃদ্ধি (একাধিক বার)-চাপ ধরে রাখুন (একাধিক বার)-বার্স্ট। যখন আপনি মোড সি নির্বাচন করেন), আপনি সর্বোচ্চ 8 গুণ চাপ-ধারণ করার ধাপ পরীক্ষা প্রক্রিয়া চালাতে পারেন। ভাল পরীক্ষার ফলাফল বক্ররেখা পেতে, এটি সুপারিশ করা হয় যে ধাপগুলির মধ্যে চাপের পার্থক্য বুস্ট হারের 5 গুণের কম নয়; পরীক্ষার চাপ, হোল্ড চাপ, চাপ বৃদ্ধির হার এবং অন্যান্য সম্পর্কিত পরামিতিগুলির মতো পরীক্ষার পরামিতিগুলি সেট করার পরে, সেট সমাপ্তির শর্ত না হওয়া পর্যন্ত সরঞ্জামগুলি স্বয়ংক্রিয়ভাবে চলে। পরীক্ষা শেষ হওয়ার পরে, সরঞ্জামগুলি অপারেটরকে একটি শ্রবণযোগ্য এবং চাক্ষুষ অনুস্মারক দেবে;

• সরঞ্জামগুলি সুরক্ষা প্রতিরক্ষামূলক লক দিয়ে সজ্জিত, প্রতিরক্ষামূলক দরজা বন্ধ থাকলেই সিস্টেমটি বার্স্ট পরীক্ষার জন্য কাজ করতে পারে। পাওয়ার-অফ সুরক্ষা ফাংশন সহ, সিস্টেমটি পাওয়ার বন্ধ করার পরে স্বয়ংক্রিয়ভাবে চাপ কমিয়ে দেবে-এবং সর্বাধিক পরিমাণে অপারেটর এবং সরঞ্জামগুলির নিরাপত্তা নিশ্চিত করতে পরীক্ষা বন্ধ করবে৷ পরীক্ষার সময় পরীক্ষার চেম্বারের পরীক্ষার পরিস্থিতি পর্যবেক্ষণ করার জন্য দরজায় একটি স্বচ্ছ জানালা রয়েছে; একই সময়ে, পরিস্থিতি অনুযায়ী প্রতিরক্ষামূলক দরজা বন্ধ করার সাথে পরীক্ষার প্রক্রিয়াটি যুক্ত কিনা তা ম্যানুয়ালি নির্বাচন করা সম্ভব। আপনি যদি সহযোগী করা বেছে নেন, পরীক্ষাটি করা যাবে না যখন দরজা খোলা থাকে, বিপরীতে নয়;

• সরঞ্জামগুলির একটি ফুটো স্বয়ংক্রিয় শাটডাউন ফাংশন রয়েছে, পরীক্ষার সময়, যখন সিস্টেমে চাপ দেওয়া কঠিন হয় বা হোল্ডিং চাপ কমে যায়, তখন সরঞ্জামগুলি স্বয়ংক্রিয়ভাবে ফুটো বিচার করে, স্বয়ংক্রিয়ভাবে বন্ধ হয়ে যায় এবং পরীক্ষা বন্ধ করে দেয়; সরঞ্জামগুলি একটি ডিজিটাল ডিসপ্লে মিটার দিয়ে সজ্জিত, যা পরীক্ষার সময় রিয়েল টাইমে ফেটে যাওয়ার সময় চাপের পরিবর্তন এবং সর্বোচ্চ চাপ প্রদর্শন করতে পারে;

• চাপ সেন্সর এবং সমস্ত উচ্চ এবং নিম্ন চাপ ভালভ, পাইপ ফিটিং এবং জয়েন্টগুলি চাপের রেটিং এবং নির্ভরযোগ্য গুণমান নিশ্চিত করার জন্য আমদানি করা পণ্য; সমস্ত যন্ত্রের প্রস্তুতকারকের অবস্থানে মেট্রোলজিক্যাল পরিষেবা দ্বারা সরবরাহ করা পরিমাপ প্রতিবেদন রয়েছে;

• রিপোর্ট সিস্টেম কাস্টমাইজ করা যেতে পারে: রিপোর্টে প্রতিফলিত করা আইটেম গ্রাহকের প্রকৃত চাহিদা অনুযায়ী সেট করা যেতে পারে। কাস্টমাইজড পরীক্ষার ফলাফলের রিপোর্ট মুদ্রণ ফলাফল ক্রেতার প্রয়োজনীয়তা পূরণ করতে হবে (গ্রাহক অনুযায়ী কাস্টমাইজড);
